Konstrukcija i tehnički opis montažne kuće
Zidni elementi za montažne kuće
Zidni elementi za montažne kuće izrađuju se u modularnim dimenzijama od 120x260 cm i 60x260 cm. Oni mogu biti spoljni ili unutrašnji, puni ili sa ugrađenim prozorima i vratima, u zavisnosti od položaja u sklopu objekta.
Konstrukcija zidnog elementa
Zidni elementi sastoje se od drvenog rama debljine 100 mm, izrađenog od zdrave čamove građe. Unutar panela se postavljaju vertikale ili međustubovi na razmaku od 40 cm.
Obloge i izolacija
Obloge zidnih elemenata izrađuju se od OSB (orijentisano strugano drvo) ploča debljine 11 mm sa obe strane. Između obloga, unutar drvenog rama, postavlja se mineralna vuna radi toplotne i zvučne izolacije:
- Spoljni zidni elementi sadrže mineralnu vunu debljine 100 mm.
- Unutrašnji zidni elementi imaju mineralnu vunu debljine 80 mm.
Fiksiranje i montaža
OSB ploče se vezuju za drveni ram vijcima dimenzija 5x50 mm ili ekserima E31/70 sa nazubljenim ili uvijenim telom. Montaža zidnih elemenata i njihovo spajanje u celinu vrši se pomoću:
- Temeljača dimenzija 100/140 mm,
- Venčanica dimenzija 100/42 mm,
- Drvenih lajsni koje se ubacuju u prethodno napravljene žljebove.
Zaštita i stabilnost
Pre montaže, temeljače treba premazati bitulitom i ankerisati za soklene zidove, čime se obezbeđuje čvrsta veza sa podlogom.
Nakon montaže objekta, spoljašnji zidovi oblažu se izoterm oblogom debljine 100 mm ili 200 mm, dok se unutrašnji zidovi prekrivaju gips-karton pločama debljine 9,5 mm. U sanitarnim prostorijama koriste se vodootporne gips-karton ploče debljine 12,5 mm.
Prilikom izrade zidnih elemenata, ugrađuju se plastična gibljiva creva i kutije za razvodne instalacije, što omogućava jednostavno provlačenje električnih i drugih instalacija kroz zidne panele.
Nakon postavljanja gips-karton ploča, spojevi se obrađuju ispunjačem i trakom kako bi se postigla glatka površina. Ovi materijali se isporučuju zajedno sa finalnim unutrašnjim oblogama.
Spajanje i montaža zidnih elemenata i obloga vrši se pomoću drvenih temeljača, venčanica i lajsni, koje se postavljaju u prethodno napravljene žlebove. Uz to, unutar zidnih elemenata već su unapred ugrađena plastična savitljiva creva i razvodne kutije, što olakšava instalaciju električnih sistema nakon montaže.
Ovaj postupak omogućava lako provlačenje instalacija kroz zidne panele, dok istovremeno osigurava čvrstu vezu između elemenata i obloga.
Dimenzije i sastav montažnih zidova:

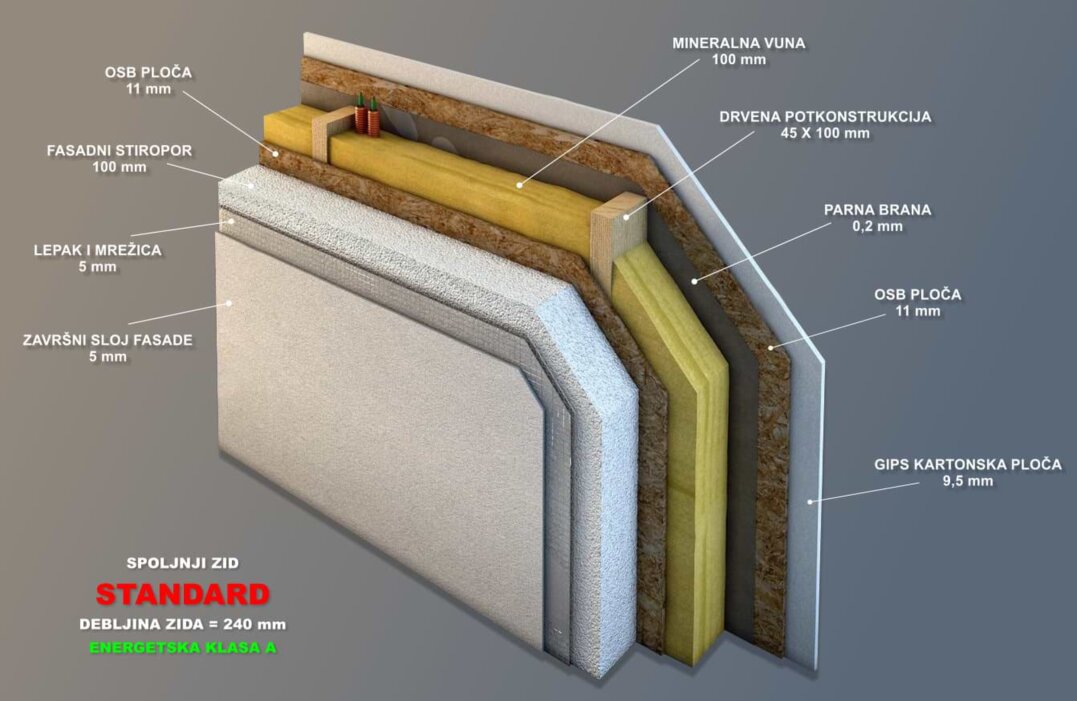

Spoljni zid STANDARD
Spoljni zid STANDARD
| Ukupna debljina zida | Energetska klasa |
|---|---|
| 240mm | A |
| Redni broj | Materijal | Debljina |
|---|---|---|
| 1 | Završni sloj fasade | 5mm |
| 2 | Lepak i mrežica | 5mm |
| 3 | Ekspandirani polistiren (stiropor) | 100mm |
| 4 | OSB ploča | 11mm |
| 5 | Drveni ram | 100mm |
| 6 | Mineralna vuna | 100mm |
| 7 | PVC folija 95g/m2 | 0.20mm |
| 8 | OSB ploča | 11mm |
| 9 | Gips-kartonska ploča (vodotporna gips-kartonska ploča) | 9.50mm (12,5mm) |
Spoljni zid STANDARD+
Spoljni zid STANDARD +
| Ukupna debljina zida | Energetska klasa |
|---|---|
| 340mm | A+ |
| Redni broj | Materijal | Debljina |
|---|---|---|
| 1 | Završni sloj fasade | 5mm |
| 2 | Lepak i mrežica | 5mm |
| 3 | Ekspandirani polistiren (stiropor) | 200mm |
| 4 | OSB ploča | 11mm |
| 5 | Drveni ram | 100mm |
| 6 | Mineralna vuna | 100mm |
| 7 | PVC folija 95g/m2 | 0.20mm |
| 8 | OSB ploča | 11mm |
| 9 | Gips-kartonska ploča (vodotporna gips-kartonska ploča) | 9.50mm (12,5mm) |
Unutarnji zid
Unutarnji zid
| Ukupna debljina zida |
|---|
| 120mm |
| Redni broj | Materijal | Debljina |
|---|---|---|
| 1 | Gips-karton ploča | 9.50mm |
| 2 | OSB ploča | 11mm |
| 3 | Drveni ram | 80mm |
| 4 | Mineralna vuna | 80mm |
| 5 | OSB ploča | 11mm |
| 6 | Gips-kartonska ploča (vlagootporna gips-kartonska ploča) | 9.50mm |
Plafon
| Redni broj | Materijal | Debljina |
|---|---|---|
| 1 | Gips-karton ploča | 12.5mm |
| 2 | Drvena podkonstrukcija | prema statičkom proračunu |
| 3 | PVC folija 95g/m2 | 0.15mm |
| 4 | Donji nosač rešetkastog krovnog nosača | Prema statičkom proračunu |
| 5 | Mineralna vuna | 150mm |
Stolarija visokog kvaliteta – PVC prozori i vrata
Naša stolarija izrađena je od petokomornog PVC profila, obezbeđujući vrhunsku termoizolaciju i dugotrajnost. Dimenzije i izbor otvora prilagođeni su specifičnim zahtevima prostorija u kojima se ugrađuju. Konstrukcija prozora i vrata omogućava montažu direktno u zidne elemente tokom proizvodnje ili na terenu nakon postavljanja konstrukcije.
Prozori i balkonska vrata
- Prozori i balkonska vrata su jednostruki, jednodelni i ekranski.
- Otvaranje je omogućeno oko vertikalne i horizontalne osovine pomoću rubnih zatvarača.
- Dimenzije: 100x140 cm i 80x220 cm, dok se manji prozori dimenzija 60x60 cm otvaraju pomoću okretno-nagibnog okova.
- Staklo: dvostruko termoizolaciono staklo punjeno argonom (4+12+4 mm).
- Spoljašnje solbanke izrađene su od pocinkovanog lima u boji stolarije, pružajući dodatnu zaštitu i estetiku.
Ulazna vrata
- Dimenzije: 95x225 cm.
- Jednokrilna, poluzastakljena vrata bez nadsvetla.
- Izrađena od visokokvalitetnog PVC profila.
- Sigurnosna brava sa uloškom osigurava zaštitu i sigurnost.
- Dizajn u kombinaciji PVC tablica za elegantan i moderan izgled.
Unutrašnja vrata
- Duplošperovana vrata dostupna u dimenzijama 90x205 cm, 80x205 cm i 70x205 cm.
- Mogućnost izrade u kraft-master izvedbi.
- Ulazna vrata opremljena sigurnosnom bravom, dok ostala vrata imaju standardne brave.
Naša PVC stolarija obezbeđuje vrhunsku energetsku efikasnost, izdržljivost i estetski sklad sa vašim prostorom. Kontaktirajte nas za više informacija i prilagođena rešenja za vaš dom ili poslovni prostor!

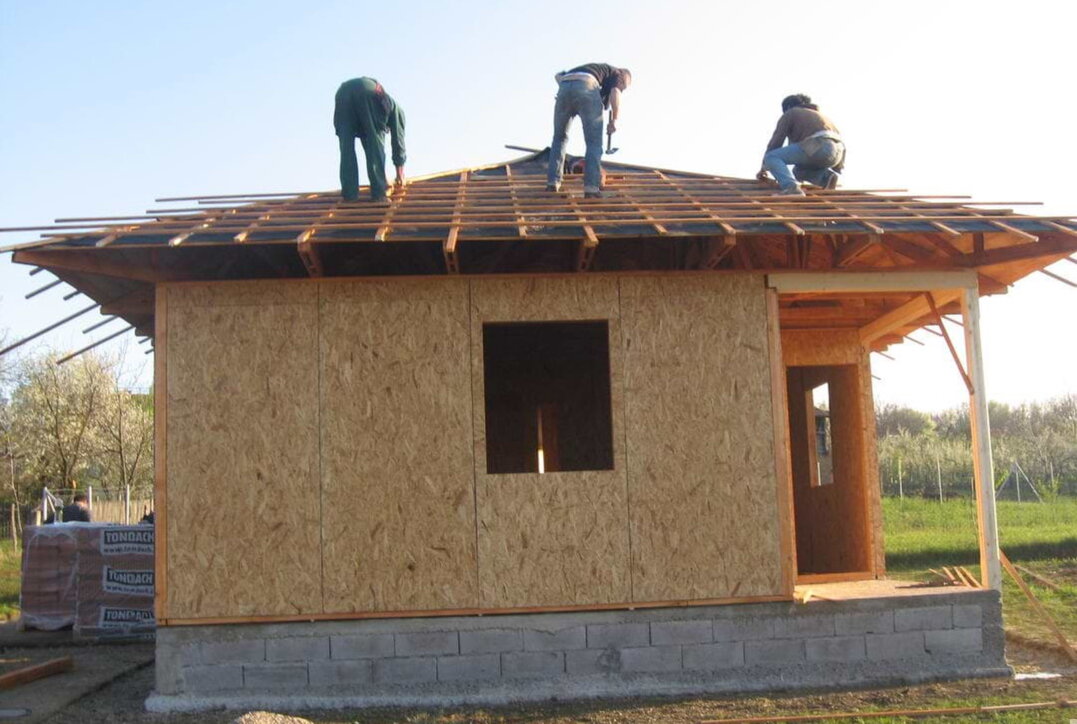

Krovna konstrukcija
Krovna konstrukcija
Naša krovna konstrukcija izrađena je od rešetkastih krovnih nosača visokog kvaliteta. Krovni nosači su izrađeni u sistemu rešetke sa dvodelnim pojasevima i jednodelnim ili trodelnim štapovima ispune, gde su veze ostvarene ekserima u zoni pojaseva.
- Materijal: prosušena, zdrava čamova građa I/II klase, izrađena prema statičkom proračunu.
- Montaža: nosači se postavljaju na zidnu konstrukciju sa modularnim ostojanjem (120 cm) i ankerišu metalnim "U" profilima.
- Povezivanje: međusobno povezani daščanom oplatom debljine 24 mm i vertikalnim spregovima za dodatnu stabilnost.
- Sloj ispod pokrivača: postavlja se ter papir, podužne i poprečne letve dimenzija 30x48 mm za optimalno provetravanje.
- Pokrivač: falcovani crep.
- Opšivanje: kalkanski delovi se oblažu OSB pločama debljine 15 mm, dok se venci krova opšivaju rendisanom daskom.
- Strehe: ispod krovnih nosača opšivene profilisanom daskom ili izvedene u "demit" fasadnom sistemu preko OSB ploča.
- Sve veze konstrukcije su izvedene odgovarajućim ekserima, garantujući dugotrajnost i stabilnost.
Naša PVC stolarija i krovne konstrukcije obezbeđuju vrhunsku energetsku efikasnost, izdržljivost i estetski sklad sa vašim prostorom. Kontaktirajte nas za više informacija i prilagođena rešenja za vaš dom ili poslovni prostor!
Pokrivanje
Krovni nosači su međusobno povezani daščanom oplatom debljine 24 mm u krovnim ravnima, kao i vertikalnim spregovima, čime se postiže optimalna prostorna stabilnost krova i celokupnog objekta.
Preko daščane oplate postavlja se ter papir, zatim podužne i poprečne letve dimenzija 30x48 mm, što omogućava efikasno provetravanje ispod krovnog pokrivača. Završno pokrivanje krova vrši se kvalitetnim falcovanim crepom, koji osigurava dugotrajnost i otpornost na vremenske uslove.
Obrada kalkanskih delova i streha
Kalkanski delovi krova oblažu se OSB pločom debljine 15 mm, pričvršćenom na drveni roštilj. Venci krova su obloženi rendisanom daskom, dok se strehe ispod krovnih nosača završavaju profilisanom daskom ili u sistemu „demit“ fasade preko OSB ploča, pružajući estetsku i funkcionalnu zaštitu.
Sigurnost i izdržljivost konstrukcije
Sve veze u krovnoj konstrukciji izvode se korišćenjem odgovarajućih eksera, čime se obezbeđuje stabilnost i dug vek trajanja krova.
Ostali radovi
Konstrukcija
Svi stubovi i podvlake izrađuju se od visokokvalitetne rendisane čamove građe, u potpunosti prema projektu, osiguravajući čvrstoću i dugotrajnost konstrukcije.
Zastakljivanje
Fasadna stolarija se zastakljuje dvostrukim termoizolacionim staklom debljine 4+12+4 mm, što doprinosi energetskoj efikasnosti i optimalnoj izolaciji objekta.
Limarija
Na objektu se postavljaju standardni oluci sa odgovarajućim brojem odvodnih cevi. Oluci, vetar lajsne, solbanci i opšivanje dimnjaka izrađuju se od pocinkovanog plastificiranog lima debljine 0,55 mm, u boji prema RAL karti, čime se postiže dugotrajna zaštita od vremenskih uticaja.
Unutrašnja obrada
- Plafoni se boje belom disperzivnom bojom, dok se unutrašnji zidovi obrađuju disperzivnim bojama, uz prethodno gletovanje i pripremu površina.
- Sobna vrata premazuju se Sadolin zaštitnim premazom.
- Sanitarne prostorije oblažu se keramičkim pločicama do plafona, dok se u kuhinji postavljaju do visine 160 cm, a preostali deo zida boji se belom disperzivnom bojom.
- Izbor tonova za unutrašnju obradu vrši nadzorni organ ili projektant pre otpreme materijala na gradilište.
Spoljna obrada
- Fasada se obrađuje plastičnom zaribanom fasadom na bazi akrilata, čime se postiže estetska i funkcionalna zaštita spoljašnjih zidova.
- Drvene obloge se postavljaju na spoljašnje i unutrašnje zidove, izrađene od visokokvalitetne sušene građe jele, bora ili smreke. Dizajn može biti u obliku brodskog poda, poluoblice ili oblice, u zavisnosti od željenog izgleda. Obloge se premazuju antifungicidnim zaštitnim slojem, mogu se farbati u bilo koju boju ili ostaviti u prirodnom tonu drveta. Završni sloj pruža zaštitu od vlage i UV zraka.
- Fasadna stolarija se boji Sadolin zaštitnim premazom, osiguravajući dug vek trajanja i otpornost na spoljne uticaje.
- Izbor tonova za spoljašnju obradu vrši nadzorni organ ili projektant pre otpreme materijala na gradilište.
